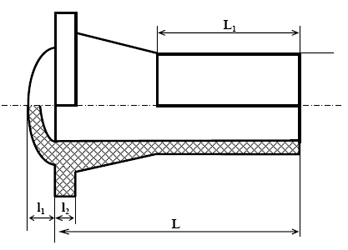

Заглушка с удлиненным хвостовиком
Рисунок13
Пример условного обозначения:
Заглушка с удлиненным хвостовиком, из полиэтилена ПЭ80, наружным присоединительным диаметром 225, для туб SDR11,
хозяйственно-питьевого водоснабжения:
Заглушка с удлиненным хвостовиком ПЭ80 225 SDR11 ПИТЬЕВАЯ ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
l1 |
l2 |
L |
L1 |
Расчетная масса детали, кг при допустимых значениях SDR |
| 9 |
11 |
13,6 |
17(17,6) |
21 |
| 63 |
14 |
13 |
99 |
49 |
0,22 |
0,20 |
0,18 |
0,16 |
0,14 |
| 110 |
17 |
17 |
154 |
79 |
0,85 |
0,70 |
0,55 |
0,40 |
0,30 |
| 160 |
26 |
24 |
190 |
116 |
2,05 |
1,75 |
1,50 |
1,34 |
1,05 |
| 225 |
42 |
36 |
184 |
115 |
3,80 |
3,40 |
1,32 |
3,20 |
2,9 |

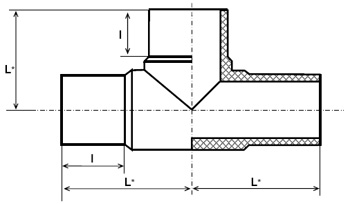

Тройник равнопроходный с удлиненными хвостовиками
Рисунок 14
Пример условного обозначения:
Тройник равнопроходный с удлиненными хвостовиками, из полиэтилена ПЭ80, наружным присоединительным диаметром 160 мм,
для труб SDR11, хозяйственно-питьевого водоснабжения:
Тройник с удлиненными хвостовиками ПЭ80 225 SDR11 ПИТЬЕВОЙ ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
L*, мм |
l, мм |
Расчетная масса детали, кг при допустимых значениях SDR |
| 9 |
11 |
13,6 |
17(17,6) |
21 |
| 63 |
113 |
64 |
0,45 |
0,42 |
0,40 |
0,38 |
0,36 |
| 110 |
163 |
89 |
2,06 |
1,8 |
1,73 |
1,6 |
1,40 |
| 160 |
219 |
120 |
4,53 |
4,3 |
4,25 |
4,1 |
3,88 |

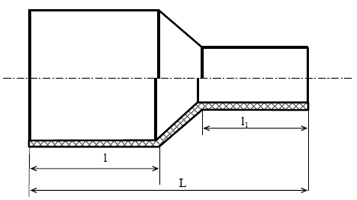

Переход с удлиненными хвостовиками
Рисунок 15
Пример условного обозначения:
Переход с удлиненными хвостовиками, из полиэтилена ПЭ80, наружными присоединительными диаметрами 225×160, для
труб SDR11, хозяйственно-питьевого водоснабжения
Переход с удлиненными хвостовиками ПЭ80 225×160 SDR11 ПИТЬЕВАЯ ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
l, мм |
L, мм |
L1, мм |
Расчетная масса детали, кг при допустимых значениях SDR |
| 9 |
11 |
13,6 |
17(17,6) |
21 |
| 110×63 |
84 |
203 |
64 |
0,50 |
0,45 |
0,34 |
0,27 |
0,23 |
| 160×110 |
98 |
243 |
84 |
1,37 |
1,1 |
0,95 |
0,8 |
0,63 |
| 225×160 |
|
|
|
|
|
|
|
|
Отвод 90° с удлиненными хвостовиками
Рисунок 16
Пример условного обозначения:
Отвод 90° с удлиненными хвостовиками, из полиэтилена ПЭ80, наружным присоединительным диаметром 225 мм, для труб
SDR11, хозяйственно-питьевого водоснабжения
Отвод 90° с удлиненными хвостовиками ПЭ80 225 SDR11 ПИТЬЕВАЯ ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
L*, мм |
l, мм |
Расчетная масса детали, кг при допустимых значениях SDR |
| 9 |
11 |
13,6 |
17(17,6) |
21 |
| 63 |
114 |
64 |
0,192 |
0,161 |
0,133 |
0,104 |
0,088 |
| 110 |
156 |
87 |
0,930 |
0,779 |
0,641 |
0,504 |
0,427 |
| 160 |
219 |
121 |
2,818 |
2,357 |
1,943 |
1,528 |
1,294 |
| 225 |
298 |
158 |
7,661 |
6,410 |
5,284 |
4,157 |
3,517 |
Муфта раструбная
Рисунок 17
Пример условного обозначения:
Муфта раструбная, из полиэтилена ПЭ80, для труб диаметром 32 мм.
Муфта раструбная ПЭ80 32 ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
L, мм |
D, мм |
Расчетная масса детали, кг |
| 32 |
43,6+0,9 |
43,9+1,2 |
0,029 |
| 50 |
55,0+2,0 |
66,0+1,0 |
0,076 |
| 63 |
60,4+1,1 |
79,4+0,6 |
0,12 |
Тройник раструбный
Рисунок 18
Пример условного обозначения:
Тройник раструбный, из полиэтилена ПЭ80, для труб диаметром 32 мм.
Тройник раструбный ПЭ80 32 ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
L, мм |
D, мм |
Расчетная масса детали, кг |
| 32 |
73,9 |
+1,0 |
43,9 |
+0,4 |
0,065 |
| 50 |
104,7 |
+0,5 |
66,8 |
+0,5 |
0,2 |
| 63 |
124,3 |
+1,0 |
82,1 |
+0,6 |
0,4 |
Отвод раструбный
Рисунок 19
Пример условного обозначения:
Отвод раструбный, из полиэтилена ПЭ80, для труб диаметром 32 мм.
Отвод раструбный ПЭ80 32 ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
L, мм |
D, мм |
Расчетная масса детали, кг |
| 32 |
73,9 |
+1,0 |
43,9 |
+0,4 |
0,065 |
| 50 |
104,7 |
+0,5 |
66,8 |
+0,5 |
0,2 |
| 63 |
124,3 |
+1,0 |
82,1 |
+0,6 |
0,4 |

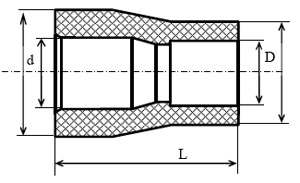

Переход раструбный
Рисунок 20
Пример условного обозначения:
Переход раструбный, из полиэтилена ПЭ80, для труб диаметром 32 мм
Переход раструбный ПЭ80 32 ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
L, мм |
D, мм |
d*, мм |
Расчетная масса детали, кг |
| 3250 |
54+1,3 |
44,4+0,4 |
32,3+0,6 |
0,07 |
1.3.3 Массы деталей указанные на рисунках 1-20 являются справочными и могут уточняться в процессе
наработки.
1.3.4 Наружные присоединительные диаметры, толщина стенок и их пре-дельные отклонения, овальность должны
соответствовать требованиям таблицы 2.
Таблица 2 в миллиметрах
| Наружный присоединительный диаметр SDR 26 |
SDR 26 |
SDR 21 |
SDR 17,6 |
SDR 17 |
SDR 13,6 |
SDR 11 |
SDR 9 |
Овальность, не более |
| Ном |
пред откл |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 63 |
+0,6 |
2,5 |
+0,5 |
3,0 |
+0,5 |
3,6 |
+0,6 |
3,8 |
+0,6 |
4,7 |
+0,8 |
5,8 |
+0,9 |
7,1 |
+1,1 |
1,5 |
1.3.5 Детали с приварными отрезками труб должны изготавливаться из деталей, соответствующих
настоящим техническим условиям и отрезков труб по ГОСТ 18599-2001. Длина отрезков труб, приваренных к заготовкам
деталей – (500 20) мм.
1.3.6 Детали сварные должны изготавливаться из труб по ГОСТ 18599-2001.
1.3.7 Допускается изготовление деталей сборных с использованием деталей по настоящим ТУ и отрезков
труб по ГОСТ 18599-2001. Соединение отдельных деталей и отрезков труб должно производится с использованием различных
методов сварки. Конструкция деталей сборных должна быть согласована с потребителем.
1.3.8 Максимальное рабочее давление воды при 20°С для деталей, кроме тройников сварных
приведены в таблице 2.
Таблица 2
| SDR |
Максимальное рабочее давление воды при 20°С, МПа |
| ПЭ63 |
ПЭ80 |
ПЭ100 |
| SDR 9 |
— |
1,60 |
— |
| SDR 11 |
1,00 |
1,25 |
1,60 |
| SDR 13,6 |
— |
1,00 |
1,25 |
| SDR 17 и SDR 17,6 |
0,60 |
0,80 |
1,00 |
| SDR 21 |
— |
0,63 |
— |
| SDR 26 |
0,40 |
0,50 |
— |
1.3.9 Максимальное рабочее давление воды при 20°С для тройников сварных приведены в таблице 3.
Таблица 3
| SDR |
Максимальное рабочее давление воды при 20°С, МПа |
| ПЭ63 |
ПЭ80 |
ПЭ100 |
| SDR 9 |
— |
1,25 |
— |
| SDR 11 |
0,60 |
1,20 |
1,25 |
| SDR 13,6 |
— |
0,80 |
1,00 |
| SDR 17 и SDR 17,6 |
0,40 |
0,63 |
0,80 |
| SDR 21 |
— |
0,50 |
— |
| SDR 26 |
0,40 |
0,40 |
— |
1.3.10 Коэффициент снижения максимального рабочего давления при температуре транспортируемой по
трубопроводу воды до 40°С на срок службы 50 лет приведен в приложении А ГОСТ 18599-2001.
|
