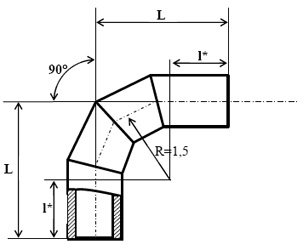

Отвод 90° сварной
Рисунок 9
Пример условного обозначения:
Отвод 90° сварной, из полиэтилена ПЭ80 наружным присоединительным диаметром 400 мм, для труб
SDR11, для хозяйственно-питьевого водоснабжения
Отвод 90° сварной ПЭ80 400 SDR11 ПИТЬЕВАЯ ТУ 2248-143-00203335-2002
Диаметр, d, мм |
L*, мм |
Расчетная масса детали, кг при допустимых значениях SDR |
9 |
11 |
13,6 |
17(17,6) |
21 |
90 |
|
2,177 |
1,822 |
1,502 |
1,181 |
0,999 |
110 |
|
3,214 |
2,689 |
2,216 |
1,744 |
1,475 |
160 |
|
7,238 |
6,057 |
4,992 |
3,927 |
3,324 |
225 |
|
14,622 |
12,235 |
10,086 |
7,934 |
6,715 |
280 |
|
26,249 |
21,964 |
18,106 |
14,243 |
12,054 |
315 |
773 |
40,270 |
33,696 |
27,778 |
21,850 |
18,497 |
400 |
900 |
74,794 |
62,577 |
51,576 |
40,565 |
34,343 |
500 |
1100 |
142,405 |
119,130 |
98,230 |
77,254 |
65,360 |
630 |
1295 |
263,150 |
220,115 |
181,403 |
142,595 |
120,650 |
710 |
1415 |
363,850 |
304,475 |
250,990 |
197,410 |
167,105 |
800 |
1550 |
503,880 |
421,705 |
347,605 |
273,410 |
231,420 |
900 |
1750 |
720,480 |
602,870 |
496,945 |
390,925 |
330,885 |
1000 |
1900 |
960,830 |
803,890 |
662,340 |
520,790 |
440,515 |
1200 |
2200 |
1594,575 |
1334,370 |
1099,910 |
865,260 |
732,355 |

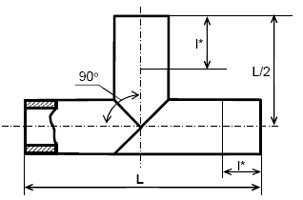

Тройник сварной 90°
Рисунок 10
Пример условного обозначения:
Тройник 90° сварной, из полиэтилена ПЭ 80, наружным присоединительным диаметром 225 мм, SDR11, для хозяйственно-
питьевого водоснабжения:
Тройник 90° сварной ПЭ 80 225 SDR11 ПИТЬЕВОЙ ТУ 2248-143-00203335-2002
Диаметр, d, мм |
L*, мм |
Расчетная масса детали, кг при допустимых значениях SDR |
9 |
11 |
13,6 |
17(17,6) |
21 |
225 |
380 |
7,349 |
6,149 |
5,069 |
3,988 |
3,372 |
280 |
920 |
28,652 |
23,978 |
19,770 |
15,552 |
13,159 |
315 |
920 |
35,758 |
29,916 |
24,662 |
19,399 |
16,416 |
355 |
1000 |
49,125 |
41,107 |
33,887 |
26,657 |
22,563 |
400 |
1000 |
61,294 |
51,300 |
42,275 |
33,250 |
21,812 |
500 |
1200 |
114,190 |
95,570 |
78,755 |
61,940 |
52,412 |
630 |
1330 |
196,175 |
164,160 |
135,280 |
106,305 |
89,490 |
710 |
1410 |
261,535 |
218,880 |
180,310 |
141,835 |
120,080 |
800 |
1500 |
348,935 |
292,030 |
240,730 |
189,335 |
160,265 |
900 |
1700 |
501,410 |
419,615 |
345,800 |
272,080 |
230,280 |
1000 |
1800 |
647,615 |
541,500 |
446,405 |
351,025 |
296,970 |
1200 |
2000 |
1018,685 |
852,435 |
756,200 |
552,710 |
510,625 |

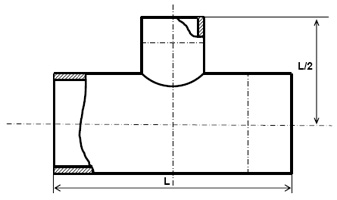

Тройник сварной неравнопроходный
Рисунок 11
Пример условного обозначения:
Тройник сварной неравнопроходной, из полиэтилена ПЭ80, наружными присоединительными диаметрами 110×63 мм, для
туб SDR11, для хозяйственно-питьевого водоснабжения:
Тройник сварной ПЭ80 110×63 SDR11 ПИТЬЕВАЯ ТУ 2248-143-00203335-2002
Диаметр, d, мм |
L, мм |
Расчетная масса детали, кг при допустимых значениях SDR |
9 |
11 |
13,6 |
17(17,6) |
21 |
110×63 11090 |
400 400 |
0,634 0,814 |
0,533 0,758 |
0,440 0,561 |
0,345 0,441 |
0,360 0,374 |
160×63 160×110 |
520 520 |
2,065 2,500 |
1,728 2,089 |
1,424 1,721 |
1,121 1,355 |
0,948 1,146 |
225×63 225×90 225×110 |
650 650 650 |
9,48 10,207 10,524 |
8,325 8,541 8,749 |
6,861 7,039 7,212 |
5,398 5,538 5,674 |
4,568 4,686 4,801 |
280×63 280×110, 280×160 280×225 |
830 830 830 830 |
19,504 20,159 21,252 23,285 |
16,319 16,871 17,787 19,484 |
13,452 ,906 14,661 16,065 |
10,582 10,939 11,533 12,634 |
8,959 9,253 9,756 10,691 |
315×63 315×90 315×110 315×160 315×225 315×280 |
830 830 830 830 830 830 |
24,577 24,881 25,194 26,215 28,111 30,223 |
20,568 20,824 21,079 21,936 23,527 25,289 |
16,958 17,172 17,382 18,089 19,399 20,853 |
13,329 13,501 13,666 14,222 15,257 16,396 |
11,282 11,429 11,565 12,037 12,863 13,880 |
355×63 355×110 355×160 355×225 355×280 355×315 |
1000 1000 1000 1000 1000 1000 |
37,525 38,295 39,577 41,962 44,603 46,580 |
31,398 32,044 33,117 35,112 37,326 38,979 |
25,878 26,415 27,303 28,937 30,761 32,129 |
20,359 20,777 21,470 22,762 24,197 ,270 |
17,195 17,575 18,145 16,647 20,873 21,802 |
400×110 400×160 400×225 400×280 400×315 400×355 |
1000 1000 1000 1000 1000 1000 |
48,237 49,429 51,642 54,103 55,946 ,311 |
40,361 41,363 43,216 45,268 46,807 48,792 |
33,269 34,086 35,616 37,307 38,580 40,216 |
26,171 26,819 28,016 29,352 30,352 31,637 |
22,145 22,696 23,712 24,843 25,688 v26,771 |
500×110 500×160 500×225 500×315 |
1200 1200 1200 1200 |
89,671 91,067 93,841 98,667 |
75,041 76,209 78,366 82,565 |
61,855 62,805 64,505 68,049 |
48,659 49,400 50,825 53,580 |
41,173 41,819 43,007 45,306 |
630×315 630×400 630×500 |
1460 1460 1460 |
182,685 190,190 201,210 |
152,865 159,087 168,340 |
125,970 130,910 138,605 |
99,066 103,075 109,060 |
83,781 87,201 92,255 |
710×315 710×400 710×500 710×630 |
1500 1500 1500 1500 |
234,460 241,490 252,035 269,040 |
196,156 202,065 210,900 225,055 |
161,709 166,630 175,755 185,535 |
127,205 131,005 136,705 145,920 |
107,635 110,865 115,710 123,405 |
800×400 800×500 800×630 800×710 |
1500 1500 1500 1500 |
299,488 308,750 323,855 334,970 |
250,610 258,419 271,035 280,355 |
206,625 212,990 223,440 231,135 |
162,545 167,580 175,712 181,764 |
137,560 141,835 148,675 153,805 |
900×400 900×500 900×630 900×710 900×800 |
1700 1700 1700 1700 1700 |
424,840 435,385 452,675 465,405 481,365 |
355,395 364,325 378,765 389,405 402,705 |
292,980 300,295 312,170 320,720 332,025 |
230,470 236,170 245,575 252,510 261,155 |
195,035 199,975 207,860 213,655 221,065 |
1000×400 1000×500 1000×630 1000×710 1000×800 1000×900 |
1800 1800 1800 1800 1800 1800 |
548,815 559,360 576,555 589,380 605,340 625,385 |
459,135 468,065 482,505 493,145 506,540 523,260 |
378,290 385,605 397,480 406,220 417,335 431,110 |
297,445 303,145 312,455 319,485 328,130 339,055 |
251,560 256,405 264,385 270,180 277,590 286,805 |
1200×500 1200×630 1200×710 1200×800 1200×900 1200×1000 |
2000 2000 2000 2000 2000 2000 |
878,370 895,660 908,390 924,350 944,395 966,720 |
735,015 749,550 760,095 773,585 790,305 806,360 |
605,910 617,785 626,620 637,640 651,415 666,710 |
476,615 486,020 492,955 501,600 512,525 524,495 |
403,465 411,350 417,145 424,555 433,770 443,916 |
Втулка под фланец c удлиненным хвостовиком
Рисунок 12
Пример условного обозначения:
Втулка под фланец с удлиненным хвостовиком, из полиэтилена ПЭ80, для труб SDR11, наружным присоединительным диаметром
225 мм, для хозяйственно-питьевого водоснабжения
Втулка под фланец с удлиненным хвостовиком ПЭ80 225 SDR11 ПИТЬЕВАЯ ТУ 2248-143-00203335-2002
Диаметр, d, мм |
l, мм |
L*, мм |
L1*, мм |
Расчетная масса детали, кг при допустимых значениях SDR |
9 |
11 |
13,6 |
17(17,6) |
21 |
63 |
49 |
98 |
13 |
0,187 |
0,167 |
0,150 |
0,132 |
0,121 |
110 |
79 |
154 |
17 |
0,814 |
0,720 |
0,633 |
0,549 |
0,500 |
160 |
115 |
190 |
24 |
1,921 |
1,714 |
1,492 |
1,27 |
1,144 |
225 |
115 |
184 |
36 |
4,316 |
3,719 |
3,181 |
2,644 |
2,339 |
|
>
