ПЕРЕХОД
Рисунок 3
Пример условного обозначения:
Переход из полиэтилена ПЭ80, наружными присоединительными диаметрами 225×160, для труб SDR11, для технических
целей:
Переход ПЭ80 225х160 SDR11 ТЕХНИЧЕСКАЯ ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
L1*, мм |
L, мм |
l, мм |
Расчетная масса детали, кг при допустимых значениях SDR |
| 9 |
11 |
13,6 |
17(17,6) |
21 |
| 110×63 |
69 |
9 |
18 |
0,17 |
0,14 |
0,12 |
0,09 |
0,08 |
| 160×110 |
64 |
5 |
15 |
0,35 |
0,31 |
0,26 |
0,21 |
0,17 |
| 225×160 |
87 |
10 |
20 |
1,00 |
0,84 |
0,69 |
0,56 |
0,46 |
| 315×225 |
100 |
10 |
20 |
2,25 |
1,88 |
1,55 |
1,25 |
1,03 |
| 400×315 |
104 |
10 |
20 |
4,04 |
3,37 |
2,78 |
2,24 |
1,85 |
| 500×315 |
190 |
10 |
20 |
9,73 |
8,14 |
6,71 |
5,28 |
4,47 |
| 500×400 |
117 |
10 |
20 |
7,16 |
6,00 |
4,94 |
3,98 |
3,30 |
| 630×400 |
224 |
10 |
20 |
18,23 |
15,25 |
12,57 |
10,17 |
8,37 |
| 630×500 |
143 |
10 |
20 |
13,75 |
11,51 |
9,50 |
7,65 |
6,31 |
Отвод 90°
Рисунок 4
Пример условного обозначения:
Отвод 90°, из полиэтилена ПЭ80, наружным присоединительным диаметром 225 мм, для труб SDR11, для хозяйственно-
питьевого назначения:
Отвод ПЭ80 225 SDR11 ПИТЬЕВАЯ ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
R* |
Расчетная масса детали, кг при допустимых значениях SDR |
| 9 |
11 |
13,6 |
17(17,6) |
21 |
| 63 |
63 |
0,116 |
0,097 |
0,080 |
0,063 |
0,053 |
| 110 |
110 |
0,616 |
0,516 |
0,425 |
0,334 |
0,283 |
| 160 |
160 |
1,897 |
1,587 |
1,308 |
1,029 |
0,871 |
| 225 |
225 |
5,273 |
4,412 |
3,637 |
2,861 |
2,421 |
Отвод 45°
Рисунок 5
Пример условного обозначения:
Отвод 45°, из полиэтилена ПЭ80, наружным присоединительным диаметром 225 мм, для труб SDR11,
для хозяйственно-питьевого назначения:
Отвод ПЭ80 225 SDR11 ПИТЬЕВАЯ ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
R* |
Расчетная масса детали, кг при допустимых значениях SDR |
| 9 |
11 |
13,6 |
17(17,6) |
21 |
| 63 |
63 |
0,058 |
0,048 |
0,040 |
0,032 |
0,027 |
| 110 |
110 |
0,308 |
0,258 |
0,213 |
0,167 |
0,142 |
| 160 |
160 |
0,949 |
0,794 |
0,654 |
0,515 |
0,436 |
| 225 |
225 |
2,636 |
2,206 |
1,819 |
1,431 |
1,211 |

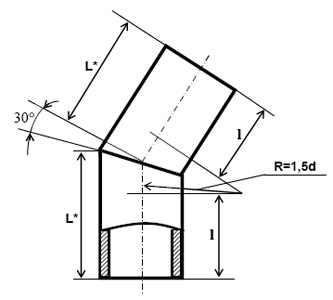

Отвод сварной 30°
Рисунок 6
Пример условного обозначения:
Отвод 30° сварной, из полиэтилена ПЭ80, наружным присоединительным диаметром 400 мм, для труб
SDR11 для хозяйственно-питьевого водоснабжения:
Отвод 30. сварной ПЭ80 400 SDR11 ПИТЬЕВАЯ ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
L*, мм |
Расчетная масса детали, кг при допустимых значениях SDR |
| 9 |
11 |
13,6 |
17(17,6) |
21 |
| 90 |
|
1,280 |
1,071 |
0,883 |
0,694 |
0,588 |
| 110 |
|
1,892 |
1,583 |
1,304 |
1,027 |
0,869 |
| 160 |
|
4,505 |
3,770 |
3,107 |
2,444 |
2,069 |
| 225 |
|
9,401 |
7,867 |
6,485 |
5,101 |
4,317 |
| 280 |
|
17,586 |
14,716 |
12,130 |
9,543 |
8,075 |
| 315 |
428 |
22,570 |
18,890 |
15,570 |
12,260 |
10,365 |
| 400 |
461 |
38,430 |
32,160 |
26,500 |
20,850 |
17,640 |
| 500 |
551 |
71,340 |
59,690 |
49,200 |
38,700 |
32,760 |
| 630 |
603 |
121,180 |
101,400 |
83,530 |
65,680 |
55,500 |
| 710 |
636 |
160,740 |
134,500 |
110,860 |
87,200 |
73,810 |
| 800 |
672 |
213,086 |
178,300 |
146,980 |
115,620 |
97,850 |
| 900 |
762 |
306,280 |
256,310 |
211,280 |
166,160 |
140,600 |
| 1000 |
802 |
393,300 |
328,990 |
271,130 |
213,200 |
180,300 |
| 1200 |
883 |
613,130 |
513,000 |
422,800 |
332,700 |
281,500 |
Отвод сварной 45°.
Рисунок 7
Пример условного обозначения:
Отвод 45° сварной, из полиэтилена ПЭ80 наружным присоединительным диаметром 400 мм, для труб
SDR11, для хозяйственно-питьевого водоснабжения
Отвод 45. сварной ПЭ80 400 SDR11 ПИТЬЕВАЯ ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
L*, мм |
Расчетная масса детали, кг при допустимых значениях SDR |
| 9 |
11 |
13,6 |
17(17,6) |
21 |
| 90 |
|
1,724 |
1,443 |
1,189 |
0,935 |
0,792 |
| 110 |
|
2,561 |
2,143 |
1,766 |
1,389 |
1,176 |
| 160 |
|
5,948 |
4,977 |
4,102 |
3,227 |
2,731 |
| 225 |
|
12,017 |
10,055 |
8,288 |
6,519 |
5,518 |
| 280 |
|
22,192 |
18,570 |
15,307 |
12,041 |
10,194 |
| 315 |
498 |
29,130 |
24,380 |
20,100 |
15,810 |
13,380 |
| 400 |
548 |
51,700 |
43,250 |
35,650 |
28,040 |
23,730 |
| 500 |
665 |
98,010 |
82,000 |
67,600 |
53,180 |
45,000 |
| 630 |
741 |
173,200 |
144,900 |
119,300 |
93,800 |
79,400 |
| 710 |
792 |
235,400 |
196,900 |
162,300 |
127,700 |
108,100 |
| 800 |
847 |
319,600 |
267,400 |
220,400 |
173,400 |
146,900 |
| 900 |
960 |
456,200 |
383,600 |
316,200 |
248,700 |
210,500 |
| 1000 |
1022 |
774,300 |
503,400 |
414,800 |
326,100 |
275,900 |
| 1200 |
1146 |
973,000 |
814,055 |
670,990 |
527,920 |
446,785 |
Отвод сварной 60°
Рисунок 8
Пример условного обозначения:
Отвод 60° сварной, из полиэтилена ПЭ80 наружным присоединительным диаметром 400 мм, для труб SDR11,
для хозяйственно-питьевого водоснабжения
Отвод 60° сварной ПЭ80 400 SDR11 ПИТЬЕВАЯ ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
L*, мм |
Расчетная масса детали, кг при допустимых значениях SDR |
| 9 |
11 |
13,6 |
17(17,6) |
21 |
| 90 |
|
1,756 |
1,470 |
1,212 |
0,953 |
0,807 |
| 110 |
|
2,606 |
2,180 |
1,797 |
1,414 |
1,196 |
| 160 |
|
6,034 |
5,049 |
4,162 |
3,274 |
2,771 |
| 225 |
|
12,310 |
10,301 |
8,491 |
6,679 |
5,653 |
| 280 |
|
22,781 |
19,066 |
15,716 |
12,363 |
10,462 |
| 315 |
576 |
33,687 |
28,196 |
23,237 |
18,278 |
15,476 |
| 400 |
646 |
60,943 |
50,987 |
42,028 |
33,060 |
27,978 |
| 500 |
783 |
115,430 |
96,568 |
79,601 |
62,615 |
52,991 |
| 630 |
896 |
209,370 |
175,160 |
144,305 |
113,478 |
95,998 |
| 710 |
965 |
286,777 |
239,970 |
197,790 |
155,610 |
131,670 |
| 800 |
1043 |
393,490 |
329,270 |
271,415 |
213,560 |
180,690 |
| 900 |
1179 |
562,970 |
471,105 |
388,645 |
305,520 |
258,495 |
| 1000 |
1266 |
745,370 |
623,580 |
513,760 |
404,035 |
341,715 |
| 1200 |
1439 |
1221,605 |
1022,200 |
842,560 |
662,815 |
561,070 |
|
