Настоящие технические условия распространяются на детали соединительные из полиэтилена низкого
давления (далее по тексту – детали), предназначенные для соединения трубопроводов из полиэтиленовых труб по ГОСТ
18599-2001, изготавливаемые методами литья под давлением, прессованием полиэтилена, намотки расплава полиэтилена с
последующей механической обработкой, сочетанием вышеуказанных методов и сварки, а также различными методами сварки
деталей из труб по ГОСТ 18599-2001.
Детали предназначены для трубопроводов, транспортирующих воду, в том числе для хозяйственно-питьевого
водоснабжения, при температуре от 0 до 40°С, а также другие жидкие и газообразные вещества, к которым полиэтилен
химически стоек.
Обязательные требования к качеству продукции, обеспечивающие безопасность для жизни, здоровья и
имущества населения, охраны окружающей среды изложены в п.п. 1.1-1.4.
Условное обозначение деталей состоит из наименования вида детали, сокращенного наименования материала
(ПЭ 63, ПЭ 80, ПЭ 100), стандартного размерного отношения (SDR), наружного присоединительного диаметра, назначения
детали: для хозяйственно-питьевого водоснабжения обозначают словом «питьевая», в остальных случаях –
«техническая» и обозначения настоящих технических условий.
Примеры условного обозначения деталей указаны на рисунках 1-20.
Пример условного обозначения для деталей с приварными отрезками труб:
Втулка под фланец с приварным отрезком трубы, из полиэтилена ПЭ80, наружным присоединительным
диаметром 225 мм, для труб с SDR11, хозяйственно-питьевого водоснабжения:
Втулка под фланец с приварным отрезком трубы ПЭ80 225 SDR11 ПИТЬЕВАЯ ТУ 2248-00203335-2002.
| |
|
|
|
|
ТУ 2248-143-00203335-2002 |
| |
|
|
|
|
| Изм. |
Лист |
№ докум. |
Подп |
Дата |
| Разраб. |
Маркина |
|
|
Детали соединительные
из полиэтилена низкого
давления для напорных труб
Технические условия |
Лит |
Лист |
Листов |
| Проверил |
Кашапова |
|
|
А |
|
|
| Н.контр. |
Чернова |
|
|
ОАО "Казаньоргсинтез" |
| Утв. |
|
|
|
|
1 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1 Детали должны соответствовать требованиям настоящих технических условий и технологической
документации, утвержденной в установленном порядке.
1.2 Детали изготавливают из полиэтилена с минимальной длительной прочностью MRS 6,3; 8,0; 10,0 МПа (ПЭ 63, ПЭ 80, ПЭ
100).
Марки полиэтилена, применяемые для изготовления деталей, приведены в приложении А.
Детали, предназначенные для использования в системах хозяйственно-питьевого водоснабжения, должны изготавливаться из
марок полиэтилена, имеющих разрешение органов Госсанэпиднадзора Российской Федерации.
Допускается изготавливать детали технического назначения с использованием вторичного сырья той же марки, образующегося
при собственном производстве и соответствовать требованиям настоящих технических условий.
1.3 Виды и размеры
1.3.1 Виды деталей и номинальные наружные диаметры (диаметры соеди-няемых труб) приведены в таблице 1.
Таблица 1
| Вид детали |
Номер рисунка |
Номинальный наружный диаметр, мм |
| Детали для стыковой сварки: |
| Втулка под фланец |
63, 110, 160, 225, 280, 315, 355, 400, 500, 630, 710, 800, 900, 1000, 1200 |
1 |
| Тройник равнопроходный |
63, 110, 160, 225 |
2 |
| Тройник равнопроходный |
63, 110, 160, 225 |
2 |
| Переход |
110×63, 160×110, 225×160, 315×225, 400×315,500×315, 500×400,
630×400, 630×500 |
3 |
| Отвод 90° |
63, 110, 160, 225 |
4 |
| Отвод 45° |
63, 110, 160, 225 |
5 |
| Втулка под фланец с привар-ным отрезком трубы |
63, 110, 160, 225, 280, 315, 355, 400, 500, 630, 710, 800, 900, 1000, 1200 |
|
| Тройник равнопроходный с приварными отрезками труб |
63, 110, 160, 225 |
|
| Переход с приварными отрезками труб |
110×63, 160×110, 225×160, 315×225, 400×315,500×315, 500×400, 630×400, 630×500 |
|
| Отвод 90°с приварными отрезками труб |
63, 110, 160, 225 |
|
| Отвод 45°с приварными отрезками труб |
63, 110, 160, 225 |
|
| Отвод сварной 30° |
90, 110, 160, 225, 280, 315, 355, 400, 500, 630, 710, 800, 900, 1000, 1200 |
6 |
| Отвод сварной 45° |
90, 110, 160, 225, 280, 315, 355, 400, 500, 630, 710, 800, 900, 1000, 1200 |
7 |
| Отвод сварной 60° |
90, 110, 160, 225, 280, 315, 355, 400, 500, 630, 710, 800, 900, 1000, 1200 |
8 |
| Отвод сварной 90° |
90, 110, 160, 225, 280, 315, 355, 400, 500, 630, 710, 800, 900, 1000, 1200 |
9 |
| Тройник сварной 90° |
90, 225, 280, 315, 355, 400, 500, 630, 710, 800, 900, 1000, 1200 |
10 |
| Тройник сварной неравнопроходный |
110×63, 110×90, 160×63, 160×110, 225×63, 225×90, 225×110, 280×63,
280×110, 280×160,280×225, 315×63, 315×90, 315×110, 315×160, 315×225,
315×280, 355×63, 355×110, 355×160, 355×225, 355×280, 355×315, 400×110,
315×280, 355×63, 355×110, 355×160, 355×225, 355×280, 355×315, 400×110,
400×160, 400×225, 400×280, 400×315, 400×355, 500×110, 500×160,
500×225, 500×315, 630×315, 630×400,630×500, 710×315,710×400, 710×500,
710×630, 800×400, 800×500,800×630, 800×710, 900×400,900×500, 900×630,
900×710, 900×800,1000×400, 1000×500, 1000×630, 1000×710, 1000×800,
1000×900, 1200×500, 1200×630, 1200×710, 1200×800, 1200×900, 1200×1000 |
11 |
| Детали для стыковой и электромуфтовой сварки: |
| Втулка под фланец с удлиненным хвостовиком |
63, 110, 160, 225 |
12 |
| Заглушка с удлиненным хвостовиком |
63, 110, 160, 225 |
13 |
| Тройник равнопроходный с удлиненными хвостовиками |
63, 110, 160 |
14 |
| Переход с удлиненными хвостовиками |
110×63, 160×110, 225×160 |
15 |
| Отвод 90 с удлиненными хвостовиками |
63, 110, 160, 225 |
16 |
| Детали для раструбной сварки: |
| Муфта раструбная |
32, 50, 63 |
17 |
| Тройник раструбный |
32, 50, 63 |
18 |
| Отвод раструбный |
32, 50, 63 |
19 |
| Переход комбинированный |
32 (для раструбной сварки)×50 (для стыковой сварки) |
20 |
1.3.2 Конструкция и размеры деталей должны соответствовать рисункам 1-20. Размеры, обозначенные на
рисунках знаком *, указаны для справки.
Втулка под фланец
Рисунок 1
Пример условного обозначения:
Втулка под фланец, из полиэтилена ПЭ80, наружным присоединительным диаметром 225, для труб SDR11,
для хозяйственно-питьевого водоснабжения.
Втулка под фланец ПЭ80 225 SDR11 ПИТЬЕВАЯ ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
R*, мм |
L, мм |
l, мм |
Расчетная масса детали, кг при допустимых значениях SDR |
| 9 |
11 |
13,6 |
17(17,6) |
21 |
| 63 |
3,0 |
50 |
12 |
0,125 |
0,116 |
0,107 |
0,098 |
0,093 |
| 110 |
3,5 |
80 |
20 |
0,518 |
0,472 |
0,429 |
0,388 |
0,364 |
| 160 |
3,5 |
80 |
28 |
1,055 |
0,956 |
0,867 |
0,779 |
0,728 |
| 225 |
4,5 |
80 |
40 |
1,854 |
1,659 |
1,483 |
1,308 |
1,208 |
| 280 |
|
|
|
3,450 |
3,080 |
2,747 |
2,413 |
2,224 |
| 315 |
5,5 |
100 |
50 |
4,453 |
3,975 |
3,545 |
3,115 |
2,871 |
| 355 |
|
|
|
5,950 |
5,351 |
4,810 |
4,270 |
3,964 |
| 400 |
6,0 |
100 |
50 |
7,643 |
6,873 |
6,179 |
5,485 |
5,092 |
| 500 |
7,0 |
100 |
50 |
11,984 |
10,781 |
9,698 |
8,617 |
7,999 |
| 630 |
8,5 |
100 |
50 |
14,479 |
12,569 |
10,849 |
9,128 |
8,151 |
| 710 |
9,5 |
100 |
55 |
20,678 |
18,249 |
16,065 |
13,880 |
12,417 |
| 800 |
10,0 |
100 |
55 |
26,758 |
23,684 |
20,905 |
18,126 |
16,559 |
| 900 |
11,0 |
100 |
55 |
32,680 |
28,785 |
25,270 |
21,758 |
19,770 |
| 1000 |
12,0 |
100 |
60 |
40,432 |
35,625 |
31,255 |
26,952 |
24,491 |

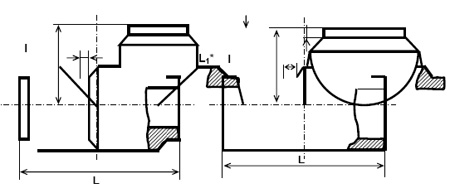

Тройник равнопроходный
63,110,160 мм 225мм
Рисунок 2
Пример условного обозначения: Тройник из полиэтилена ПЭ80, наружным присоединительным диаметром 225
мм, для труб SDR11, для хозяйственно-питьевого водоснабжения:
Тройник ПЭ 80 225 SDR11 ПИТЬЕВАЯ ТУ 2248-143-00203335-2002
| Диаметр, d, мм |
L1*, мм |
L, мм |
l, мм |
Расчетная масса детали, кг при допустимых значениях SDR |
| 9 |
11 |
13,6 |
17(17,6) |
21 |
| 63 |
60 |
120 |
10 |
0,286 |
0,26 |
0,237 |
0,214 |
0,201 |
| 110 |
112 |
225 |
10 |
0,165 |
1,50 |
1,367 |
0,94 |
0,88 |
| 160 |
165 |
330 |
14 |
4,123 |
4,00 |
3,646 |
2,60 |
2,44 |
| 225 |
240 |
480 |
14 |
11,33 |
10,3 |
9,388 |
6,8 |
6,387 |
|
