Отстойники
6.57. Тип отстойника (вертикальный, радиальный. с вращающимся
сборно-распределительным устройством, горизонтальный, двухъярусный и
др.) необходимо выбирать с учетом принятой технологической схемы
очистки сточных вод и обработки их осадка, производительности
сооружений, очередности строительства, числа эксплуатируемых
единиц, конфигурации и рельефа площадки, геологических условий,
уровня грунтовых вод и т. п.
6.58. Число отстойников следует принимать: первичных –
не менее двух, вторичных –не менее трех при условии, что все отстойники являются рабочими. При
минимальном числе их расчетный объем необходимо увеличивать в
1,2-1,3 раза.
6.59. Расчет отстойников, кроме вторичных после биологической очистки,
надлежит производить по кинетике выпадения взвешенных веществ с
учетом необходимого эффекта осветления.
Желоба
двухъярусных отстойников следует рассчитывать из условия
продолжительности отстаивания 1,5
ч.
Расчет
вторичных отстойников надлежит производить согласно пп.
6.160-6.163.
6.60. Расчетное значение гидравлической крупности u
0,
мм/с, необходимо определять по кривым кинетики отстаивания Э = f (t),
получаемым экспериментально,с приведением полученной в лабораторных условиях величины к высоте
слоя, равной глубине проточной части отстойника, по формуле
(30)
где Hset
–
глубина проточной части в отстойнике, м;
Kset
–
коэффициент
использования объемапроточной части отстойника;
tset–
продолжительность отстаивания, с, соответствующая
заданному эффекту очистки и полученная в лабораторном цилиндре в
слое h
1;
для городских сточных
вод данную величину допускается принимать по табл. 30;
n2
–
показатель степени, зависящий от агломерации
взвеси в процессе осаждения; для городских сточных вод следует
определять по черт. 2.
Примечания:
1.
Расчет отстойников для сточных вод, содержащих загрязняющие
вещества легче воды (нефтепродукты, масла, жиры и т. п.),
следует выполнять с учетом гидравлической крупности всплывающих
частиц.
2.
При наличии в воде частиц тяжелей и легче воды за расчетную надлежит
принимать меньшую гидравлическую крупность.
3.
В случае, когда температура сточной воды в производственных условиях
отличается от температуры воды, при которой определялась кинетика
отстаивания, необходимо вводить поправку
(31)
где
m
lab
, –
вязкость воды
при соответствующих температурах в
m pr
лабораторных и производственныхусловиях;
u
0
–
гидравлическая крупность частиц, полученная по формуле
(30), мм/с.
Таблица
30
Эффект осветления, % |
Продолжительность отстаивания tset, с, в слое h1 = 500 мм при концентрации взвешенных веществ, мг/л |
200 |
300 |
400 |
20 |
600 |
540 |
480 |
30 |
960 |
900 |
840 |
40 |
1440 |
1200 |
1080 |
50 |
2160 |
1800 |
1500 |
60 |
7200 |
3600 |
2700 |
70 |
— |
— |
7200 |

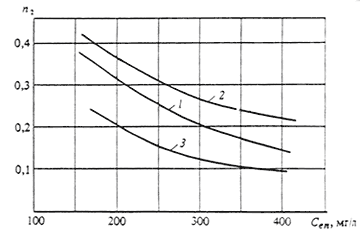

Черт. 2.
Зависимость показателя степени n2
от исходной концентрации взвешенных веществ
в
городских сточных водах при эффекте отстаивания
1
– Э =50 %; 2
–
Э = 60 %; 3 –
Э = 70 %
6.61. Основные расчетные параметры отстойников надлежит определять по
табл. 31.
Таблица
31
Отстойник |
Коэффициент использования объема
Кset |
Рабочая глубина части Hset, м |
Ширина Bset, м |
Скорость рабочего потока vw, мм/с |
Уклон днища к иловому приямку |
Горизонтальный |
0,5 |
1,5-4 |
2Hset-5Hset |
5-10 |
0,005-0,05 |
Радиальный |
0,45 |
1,5-5 |
— |
5-10 |
0,005-0,05 |
Вертикальный |
0,35 |
2,7-3,8 |
— |
— |
— |
С вращающимся сборно-распределительным устройством |
0,85 |
0,8–
1
,2 |
— |
— |
0,05 |
С нисходяще-восходящим потоком |
0,65 |
2,7-
3
,8 |
— |
2u
o
–
3u
o
|
— |
С тонкослойными блоками: противоточная (прямоточная) схема работы |
0,5-
0,7 |
0,025-
0,2 |
2-
6 |
— |
— |
перекрестная схема работы |
0,8 |
0,025-0,2 |
1,5 |
— |
0,005 |
Примечания:
1. Коэффициент Кset
определяет гидравлическую эффективность отстойника и зависит от
конструкции водораспределительных и водосборных устройств;
указывается организацией-разработчиком.
2. Величину
турбулентной составляющей vtb,
мм/с, в зависимости от скорости рабочего потока vw,
мм/с, надлежит определять по табл. 32.
Таблица
32
vw, мм/с |
5 |
10 |
15 |
vtb, мм/с |
0 |
0,05 |
0,1 |
6.62. Производительность одного отстойника qset,
м3
/ч, следует определять исходя из заданных
геометрических размеров сооружения и требуемого эффекта
осветления сточных вод по формулам:
а)
для горизонтальных отстойников
(32)
б)
для отстойников радиальных, вертикальных и с вращающимся
сборно-распределительным устройством
(33)
в)
для отстойников с нисходяще-восходящим потоком
(34)
г)
для отстойников с тонкослойными блоками при перекрестной схеме работы
(35)
д) то
же, при противоточной схеме
(36)
где Кset
–
коэффициент
использования объема, принимаемый по табл. 31;
Lset
–
длина секции, отделения, м;
Lbl
–
длина тонкослойного блока (модуля),
м;
Bset
–
ширина секции, отделения, м;
Bbl
–
ширина тонкослойного блока, м;
Dset
–
диаметр отстойника, м;
den
–диаметр впускного устройства, м;
u
0
–
гидравлическая крупность задерживаемых частиц,
мм/с, определяемая по формуле (30);
vtb
–
турбулентная составляющая, мм/с, принимаемая по табл.
32
в зависимости от скорости потока в отстойнике vw,
мм/с;
Hbl–
высота тонкослойного блока, м;
hti
– высота
яруса тонкослойного блока (модуля),м;
Kdis
–
коэффициент
сноса выделенных частиц, принимаемый при плоских пластинах равным
1,2,
при рифленых пластинах -1.
6.63. Основные конструктивные параметры следует принимать:
а)
для горизонтальных и радиальных отстойников:
впуск
исходной воды и сбор осветленной –
равномерными по ширине (периметру) впускного и сборного
устройств отстойника;
высоту
нейтрального слоя для первичных отстойников –
на 0,3
м выше днища (на выходе из отстойника),
для вторичных – 0,3
м и глубину слоя ила
0,3–
0
,5
м;
угол
наклона стенок илового приямка – 50-55°;
б)
для вертикальных отстойников:
длину
центральной трубы –
равной глубине зоны
отстаивания;
скорость
движения рабочего потока в центральной трубе –
не более 30
мм/с;
диаметр
раструба – 1,35
диаметра трубы;
диаметр
отражательного щита –
1
,3
диаметра раструба;
угол
конусности отражательного щита – 146°
;
скорость
рабочего потока между раструбом и отражательным щитом –
не более 20
мм/с для первичных отстойников
и не более 15
мм/с для вторичных;
высоту
нейтрального слоя между низом отражательного щита и уровнем
осадка – 0,3
м;
угол
наклона конического днища – 50-60°
;
в)
для отстойников с нисходяще-восходящим потоком:
площадь
зоны нисходящего потока –
равной площади
зоны восходящего;
высоту
перегородки, разделяющей зоны, –
равной
2/3 Hset
;
уровень
верхней кромки перегородки –
выше уровня
воды на 0,3
м, но не выше стенки отстойника;
распределительный
лоток переменного сечения – внутри разделительной перегородки. Начальное сечение лотка
следует рассчитывать на пропуск расчетного расхода со скоростью
не менее 0,5
м/с, в конечном сечении скорость
–
не менее 0,1
м/с.
Для
равномерного распределения воды кромку водослива распределительного
лотка следует выполнять в виде треугольных водосливов через 0,5
м;
г)
для отстойников с тонкослойными блоками –угол наклона пластин от 45
до 60°
.
6.64. Для повышения степени очистки или для обеспечения возможности
увеличения производительности эксплуатируемых станций
существующие отстойники {горизонтальные, радиальные, вертикальные)
могут быть дополнены блоками из тонкослойных элементов. В этом
случае блоки необходимо располагать на выходе воды из отстойника
перед водосборным лотком.
6.65. Количество осадка Qmud,
м3
/ч, выделяемого при отстаивании, надлежит
определять исходя из концентрации взвешенных веществ в
поступающей воде Cen
и концентрации взвешенных веществ в осветленной воде Cex:
(37)
где qw
–
расход сточных вод,м3/ч;
r
mud
–
влажность осадка, %
;
g
mud
–
плотность
осадка, г/см3
.
6.66. Исходя из объема образующегося осадка и вместимости зоны накопления
его в отстойнике следует определять интервал времени между
выгрузками осадка. При удалении осадка под гидростатическим
давлением вместимость приямка первичных отстойников и вторичных
отстойников после биофильтров надлежит предусматривать равной
объему осадка, выделенного за период не более 2
сут, вместимость приямка вторичных отстойников после аэротенков
–
не более двухчасового пребывания осадка.
При
механизированном удалении осадка вместимость зоны накопления его
в первичных отстойниках надлежит принимать по количеству
выпавшего осадка за период не более 8
ч.
6.67. Перемещение выпавшего осадка к приямкам надлежит предусматривать
механическим способом или созданием соответствующего наклона стенок
(не менее 50°
).
6.68. Удаление осадка из приямка отстойника надлежит предусматривать
самотеком, под гидростатическим давлением, насосами,
предназначенными для перекачки жидкости с большим содержанием
взвешенных веществ, гидроэлеваторами, эрлифтами, ковшовыми
элеваторами, грейфером и т. д.
Гидростатическое
давление при удалении осадка из отстойников бытовых сточных вод
необходимо принимать, не менее, кПа (м вод. ст.):
первичных – 15(1,5)
, вторичных
– 12(1,2)
после биофильтров и 9 (0,9) –
после аэротенков.
Для
вторичных отстойников рекомендуется предусматривать возможность
изменения высоты гидростатического напора.
Диаметр
труб для удаления осадка необходимо принимать не менее
200
мм.
6.69. Для удержания всплывших загрязняющих веществ перед водосборным
устройством следует предусматривать полупогруженные перегородки и
удаление накопленных на поверхности воды веществ.
Глубина
погружения перегородки под уровень воды должна быть не менее
0,3
м.
Высоту
борта отстойника над поверхностью воды надлежит принимать
0,3
м.
6.70. Водоприемные лотки должны быть оборудованы водосливами с тонкой
стенкой. Крепление водослива к лотку должно обеспечивать возможность
его регулирования по высоте. Водосливная кромка может быть прямой или
с треугольными вырезами. Нагрузка на 1
м
водослива не должна превышать 10
л/с.
|
