СП 42-103-2003

<< Назад

Таблица 4

Грунты Коэффициент защемления газопровода в грунте m 0   Скорость распространения продольной сейсмической волны , ν cкм/с
Насыпные, рыхлые пески, супеси, суглинки и другие, кроме водонасыщенных 0,50 0,12
Песчаные маловлажные 0,50 0,15
Песчаные средней влажности 0,45 0,25
Песчаные водонасыщенные 0,45 0,35
Супеси и суглинки 0,60 0,30
Глинистые влажные, пластичные 0,35 0,50
Глинистые, полутвердые и твердые 0,70 2,00
Лесс и лессовидные 0,50 0,40
Торф 0,20 0,10
Низкотемпературные мерзлые (песчаные, глинистые, насыпные) 1,00 2,20
Высокотемпературные мерзлые (песчаные, глинистые, насыпные) 1,00 1,50
Гравий, щебень и галечник См. примеч.2 1,10
Известняки, сланцы, песчаники (слабовыветренные и сильновыветренные) То же 1,50
Скальные породы (монолиты) " 2,20
Примечания: 1. В таблице приведены наименьшие значения νc, которые уточняют при изысканиях.
2. Значения коэффициента защемления газопровода принимают по грунту засыпки.

Таблица 5

Сила землетрясения, баллы 7 8 9 10
Сейсмическое ускорение, a cсм/с2 100 200 400 800

5.66 Для газопроводов, прокладываемых в обычных условиях, зависимости между максимально допустимым температурным перепадом и минимально допустимым радиусом упругого изгиба при температуре эксплуатации 0°С для различных значений SDR и MRS даны на рисунках 4-6.

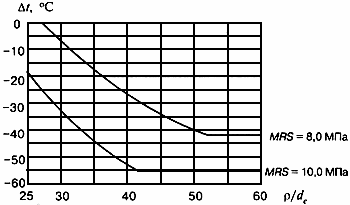

Рисунок 4 – Максимально допустимый отрицательный температурный перепад в зависимости от отношения радиуса упругого изгиба к наружному диаметру газопровода при температуре эксплуатации 0°С и рабочем давлении 0,3 МПа для SDR 11 и различных MRS

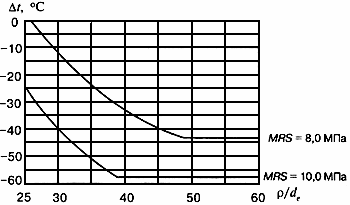

Рисунок 5 – Максимально допустимый отрицательный температурный перепад в зависимости от отношения радиуса упругого изгиба к наружному диаметру газопровода при температуре эксплуатации 0°С и рабочем давлении 0,6 МПа для SDR 11 и различных MRS

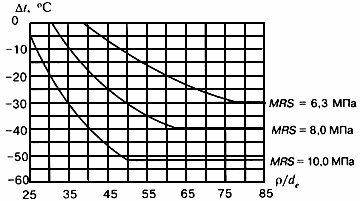

Рисунок 6 – Максимально допустимый отрицательный температурный перепад в зависимости от отношения радиуса упругого изгиба к наружному диаметру газопровода при температуре эксплуатации 0°С и рабочем давлении 0,3 МПа для SDR 17,6 и различных MRS

Определение необходимой величины балластировки

5.67 Для обеспечения проектного положения газопроводов на подводных переходах, на участках прогнозного обводнения, на периодически обводняемых участках применяются следующие виды балластировки:
– пригрузы из высокоплотных материалов (железобетон, чугун и др.);
– грунт обратной засыпки, закрепляемый нетканым синтетическим материалом (НСМ);
– пригрузы из синтетических прочных тканей, наполненные минеральным грунтом или цементно-песчанной смесью.

5.68 При балластировке газопровода пригрузами из высокоплотных материалов (железобетон, чугун и др.) расстояния между ними должны быть не более определяемых условиями:

     (11)

     (12)

где нагрузка от упругого отпора газопровода q изг при свободном изгибе газопровода в вертикальной плоскости должна определяться по формулам:
для выпуклых кривых

     (13)

для вогнутых кривых

     (14)

5.69 Значения коэффициента надежности устойчивого положения для различных участков газопровода принимаются по таблице 6.
Таблица 6

Участок газопровода Значение γ a
Обводненные и пойменные за границами производства подводно-технических работ, участки трассы 1,05
Русловые участки трассы, включая прибрежные участки в границах производства подводно-технических работ 1,10

Коэффициент надежности по материалу пригруза принимается:
– для железобетонных грузов и мешков с цементно-песчаной смесью – 0,85;
– для чугунных грузов – 0,95.
Вес пригруза определяется по соответствующим стандартам или ТУ.
5.70 При балластировке газопровода грунтом обратной засыпки, закрепляемым нетканым синтетическим материалом (НСМ), высота грунта, закрепляемого в траншее НСМ (расстояние от оси трубы до верха закрепляемого НСМ грунта), должна быть не менее величины, определяемой формулой

     (15)

где




k – безразмерный коэффициент, численно равный внешнему диаметру трубы, м.
Значения cгр, φ ρгр , e и принимаются по результатам инженерных изысканий по трассе газопровода. Допускается определение этих величин по соответствующей нормативно-технической документации.
Если полученная по формуле (15) величина H 0 меньше глубины заложения газопровода, определяемой требованиями СНиП 42-01, то принимается глубина заложения газопровода, регламентируемая этим документом.
Обеспечение допустимой овализации и устойчивости круглой формы поперечного сечения газопровода
5.71 Для обеспечения допустимой овализации поперечного сечения газопровода согласно требованиям СНиП 42-01 должно соблюдаться условие

     (16)

– при укладке на плоское основание – 1,3;

– при укладке на спрофилированное основание – 1,2.

Полная погонная эквивалентная нагрузка Q вычисляется по формуле

     (17)

где B i – коэффициенты приведения нагрузок;
Q i – составляющие полной эквивалентной нагрузки.
Параметр жесткости сечения газопровода определяется по формуле

     (18)

Внешнее радиальное давление p e принимается равным:

– для необводненных участков – нулю;

– для обводненных участков – p w.

Далее >>
Скачать весь документ в формате word
