ПРИЛОЖЕНИЕ И (справочное)
ИСТОЧНИКИ ПИТАНИЯ ДЛЯ СВАРОЧНОЙ ТЕХНИКИ (МИНИ-ЭЛЕКТРОСТАНЦИИ)

Тип электростанции	Страна- изгото- витель	Характеристики двигателя					Характеристики генератора
Тип электростанции	Страна- изгото- витель	Габариты, мм	Вес, кг	Объ- ем топ- лив- ного бака, л	Система запуска	Вид топлива	Номи- наль- ное напря- жение, В	Час- тота, Гц	Макси- маль- ная выход- ная мощ- ность, В·А
ООО «СИЭЛТ» Россия, 127299, Москва, ул.Космонавта Волкова, дом 10, стр.1, 4-й этаж Тел/факс (095) 786 4812 e-mail: info@clt.ru, www.clt.ru
SDMO SH 4000	Франция	720×560×590	70	26	Ручная	Бензин АИ 92	230	50	5000
SDMO DX 6000 E	Франция	870×560×560	101	13	Электростар- тер	Дизельное топливо	230	50	6500
«СИТЭС-Электро XXI век» Россия, 123100, Москва, а/я 104 Тел .(095) 231 3366 e-mail: ayrapetov@cts.ru, www.cts.ru
Дизель- генератор Cummins ES 30	Великобри- тания	1670×855×1323	860	150	Электростар- тер	Дизельное топливо	380	50	30 (до 500 кВ·А)

ПРИЛОЖЕНИЕ К (справочное)
РАЗЪЕМНЫЕ СОЕДИНЕНИЯ "ПОЛИЭТИЛЕН-СТАЛЬ" НА ПЛОСКИХ ФЛАНЦАХ

Размеры и масса фланцев стальных плоских приварных по ГОСТ 12820 и фланцев свободных по ГОСТ 12822 (исполнение 1)

Размеры фланцев, мм, при давлении в газопроводе												Масса, кг
P_yдо 0,6 МПа									P_y дo 0,25 МПа	P_y до 0,6 МПа		ГОСТ 12820		ГОСТ 12822
D_y	D_в	D_в1	d_e1	d_e2	D_н	D₁	D₂	d	b	b	b₁	P_yдо 0,25 МПа	P_yдо 0,6 МПа	P_yдо 0,6 МПа
50	59	73	57	63	140	110	90	14	10	13	12	1,04	1,33	1,11
65	78	85	76	75	160	130	110	14	11	13	14	1,39	1,63	1,55
80	91	102	89	90	180	150	128	18	11	15	14	1,84	2,44	2,05
100	110	124	108	110	205	170	148	18	11	15	14	2,14	2,85	2,38
100	116	124	114	110	205	170	148	18	11	15	14	2,05	2,73	2,26
125	135	137	133	125	235	200	178	18	11	17	14	2,60	3,88	2,84
125	142	154	140	140	235	200	178	18	13	17	14	2,47	3,68	2,68
150	161	174	159	160	260	225	202	18	13	17	16	3,43	4,39	3,72
200	222	238	219	225	315	280	258	18	15	19	18	4,73	5,89	4,93
Примечания: 1. Размер D_в1достигается путем дополнительной обработки фланца на токарном станке. 2. Количество отверстий диаметром dсоставляет: для фланца D_y до 100 мм – 4 шт.; для фланца D_y от 125 до 200 мм – 8 шт.

Узлы соединений «полиэтилен-сталь» d_e 20-225 мм

Общий вид и условное графическое изображение Размеры, мм

d_e1 h_1,min d_e2 h₂

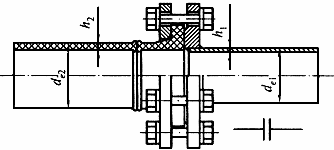

Разъемное фланцевое соединение 57, 60 3,0 63 5,8

76 3,0 75 6,8

89 3,0 90 5,2; 8,2

102, 114 4,0 110 6,3; 10,0

133, 140 4,0 125 7,1; 11,4

133, 140 4,0 140 8,0; 12,7

159 4,5 160 9,1; 14,6

219 4,5 225 12,8; 20,5

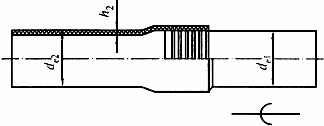

Неразъемное соединение на давление до 0,3 МПа 57, 60 3,0 63 5,8

70, 76 3,0 75 6,8

89 4,0 90 5,2

108, 114 4,0 110 6,3

127 5,0 125 7,1

133, 140 5,0 140 8,0

159 5,0 160 9,1

219 6,0 225 12,8

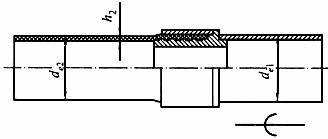

Неразъемное соединение на давление до 0,6 МПа 57, 60 3,0 63 5,8

70 3,0 75 6,8

89 4,0 90 8,2

108 4,0 110 10,0

127 5,0 125 11,4

133 5,0 140 12,7

133, 140, 159 5,0 160 14,6

219 6,0 225 20,5

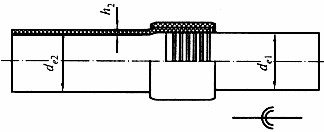

Неразъемное соединение на давление до 0,3 МПа 20-25 2,5 20 3,0

22-32 3,0 25 3,0

25-40 3,0 32 3,0

32-48 3,0 40 3,7

40-57 3,0 50 4,6

ПРИЛОЖЕНИЕ Л (рекомендуемое)
МОНТАЖНЫЕ КОТЛОВАНЫ С НЕСАНИРУЕМЫМ УЧАСТКОМ (КАТУШКА, ТРОЙНИК, ОТВОД) ГАЗОПРОВОДА

Размеры монтажных котлованов (L₂; L₃; L₄) определяются проектом в зависимости от диаметра, конфигурации и глубины заложения реконструируемого газопровода. Общий вид монтажных котлованов указан на рисунках Л.1; Л.2; Л.3, условные обозначения – в таблице Л.2.
Длина технологической катушки принимается по таблице Л.1.
Таблица Л.1

Диаметр, мм	Длина стальной катушки А-А ₁, мм
10-250	600
300-500	800
600	900
700	1000
800	1100
900-1200	1400

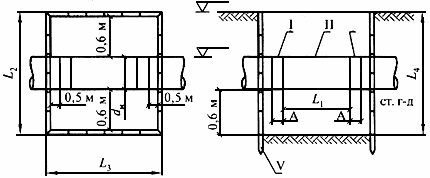

Рисунок Л.1 – Вставка стальной катушки

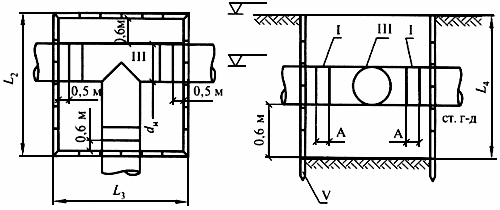

Рисунок Л.2 – Вставка тройника

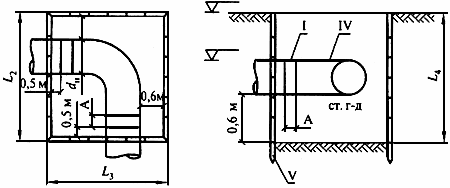

Рисунок Л.3 – Вставка отвода

Таблица Л.2

№ позиции	Наименование	Количество, шт.	Наименование стандарта
I	Технологическая катушка	2	ГОСТ 10705
II	Катушка несанируемая, ст.	1	ГОСТ 10705
III	Тройник стальной	1	ГОСТ 17376
IV	Отвод стальной	1	ГОСТ 17375
V	Щиты инвентарные	Определяются проектом
