Приложение 9 Рекомендуемое ОБРАБОТКА ПРОМЫВНЫХ ВОД И ОСАДКА СТАНЦИЙ ВОДОПОДГОТОВКИ
Резервуары промывных вод
1. Резервуары
промывных вод надлежит предусматривать на
станциях подготовки воды с отстаиванием и
последующим фильтрованием для приема воды от
промывки фильтров и ее равномерной перекачки без
отстаивания в трубопроводы перед смесителями
или в смесители.
Примечание. Следует предусматривать
возможность сброса в эти резервуары воды над
осадком в отстойниках при их опорожнении.
2. Количество резервуаров надлежит
принимать не менее двух. Объем каждого
резервуара следует определять по графику
поступления и равномерной перекачки промывной
воды и принимать не менее объема воды от одной
промывки фильтра.
3. Насосы и трубопроводы перекачки
промывной воды должны проверяться на работу
фильтров при форсированном режиме.
Отстойники промывных вод
4. Отстойники
промывных вод надлежит предусматривать при
одноступенчатом фильтровании (фильтры,
контактные осветлители) и обезжелезивание
воды.
5. Отстойники промывных вод, насосы
и трубопроводы следует рассчитывать, исходя из
периодического поступления промывных вод,
отстаивания и равномерного перекачивания
осветленной воды в трубопроводы перед
смесителями или в смесители с учетом требований п. 3.
Накопившийся осадок следует направлять в сгустители на
дополнительное уплотнение или на сооружения
обезвоживания осадка.
6. Продолжительность отстаивания
промывных вод надлежит принимать для станций безреагентного обезжелезивания
воды – 4 ч, для станций осветления
воды и реагентного обезжелезивания
– 2 ч.
Примечание. При применении полиакриламида дозой 0,08-0,16 мг/л продолжительность отстаивания вод следует снижать
до 1 ч.
7. При определении объема
зоны накопления осадка в отстойниках
влажность осадка следует принимать
99 %для станций осветления воды и реагентного
обезжелезивания и 96,5 % – для
станций безреагентного обезжелезивания.
Общую продолжительность накопления
осадка при многократном периодическом
наполнении отстойников надлежит принимать не
менее 8 ч.
Сгустители
8. Сгустители с
медленным механическим перемешиванием надлежит
применять для ускорения уплотнения осадка из
горизонтальных и вертикальных отстойников,
осветлителей, реагентного хозяйства и осадка из
отстойников промывных вод на станциях водоподготовки при среднегодовой
мутности исходной воды до 300 мг/л.
Примечание. При обосновании осадок
допускается направлять на сооружения
обезвоживания без предварительного уплотнения в
сгустителях.
9. Для сгустителей надлежит
принимать: диаметр – до 18 м; среднюю рабочую
глубину – не менее 3,5 м; уклон
дна к центральному приямку -;8°; вращающуюся
ферму – с вертикальными
лопастями треугольного или круглого сечения и
скребками для перемещения уплотненного осадка к
центральному приямку; лобовую поверхность
лопастей – от 25 до 30% площади поперечного сечения
перемешиваемого объема осадка; верх лопастей – на
отметке, равной половине слоя воды в середине
вращающейся фермы; подачу осадка в сгуститель –
периодическую по графику удаления осадка из
сооружений; ввод осадка – на 1 м выше отметки дна
в центре сгустителя; забор осветленной воды –
устройствами, не зависящими от уровня воды в
сгустителях (через плавающий шланг и т.п.).
10. Продолжительность цикла сгущения
осадка следует определять по общей длительности
следующих операций: наполнения сгустителя –от 10
до 30 мин в зависимости от длительности удаления
осадка из сооружений; сгущения – по данным
технологических изысканий или аналогичных
станций водоподготовки, а при их
отсутствии по таблице;
последовательной перекачки осветленной воды и
сгущенного осадка –от 30 до 40 мин.
Перекачку осадка допускается
предусматривать через несколько циклов
сгущения.
11. Наибольшую
скорость движения вращающейся
фермы и среднюю влажность осадка после сгущения
следует определять технологическими
изысканиями, а при их отсутствии по таблице.
Таблица
Характеристика
обрабатываемой воды и способ обработки |
Наибольшая
скорость движения конца вращающейся фермы, м/с |
Продолжительность
цикла сгущения, ч |
Средняя
влажность осадка на выпуске из
сгустителя, % |
Маломутные
воды, обрабатываемые коагулянтом |
0,015 |
10 |
97,7 - 98,2 |
Воды
средней мутности,
обрабатываемые коагулянтом |
0,025 |
8 |
96,8 - 97,3 |
Мутные
воды, обрабатываемые коагулянтом |
0,03 |
6 |
85,5 - 91,8 |
Умягчение
при магниевой жесткости до 25 % |
0,025 |
5 |
80 - 82,7 |
Умягчение
при магниевой жесткости более 25 % |
0,015 |
8 |
87,3 - 90,9 |
Обезжелезивание без применения
реагентов |
0,015 |
8 |
91,4 - 93,2 |
Обезжелезивание с применением
реагентов (коагулянта, извести, перманганата
калия и др.) |
0,025 |
10 |
96, -97,7 |
12. Объем сгустителя Wсг, м³, следует определять по
формуле
(1)
Кр.о – коэффициент
разбавления осадка при выпуске из сооружений
подготовки воды, принимаемый по п. 6.74;
Wос.ч – объем осадочной части
сооружения подготовки воды, м³.
13. Число сгустителей
необходимо принимать из условий обеспечения
периодического приема осадка в соответствии с
режимом удаления его из сооружений и
длительностью цикла сгущения.
14. На станциях одноступенчатого
фильтрования и обезжелезивания
воды сгустители допускается применять в
качестве отстойников промывных вод.
15. Подачу осадка к сгустителям, как
правило, следует предусматривать самотеком. Для
подачи сгущенного осадка на сооружения
механического обезвоживания рекомендуется
принимать монжусы или насосы
плунжерного типа.
16. Гидравлический расчет
трубопроводов следует производить с учетом
свойств транспортируемого осадка.
Накопители
17. Накопители
следует предусматривать для обезвоживания и
складирования осадка с удалением осветленной
воды и воды, выделившейся при его уплотнении.
Расчетный период подачи осадка в накопитель
следует принимать не менее пяти лет.
В качестве накопителей надлежит
использовать овраги, отработавшие карьеры или
обвалованные грунтом спланированные площадки на
естественном основании глубиной не менее 2 м. При наличии в осадке токсичных
веществ в накопителях следует предусматривать противофильтрационные экраны.
18. Объем накопителя Wнак,
м³ надлежит определять по
формуле
(2)
где q – расчетный
расход воды станции водоподготовки,
м³/ч;
Св – среднегодовая концентрация
взвешенных веществ в исходной воде, г/м³, определяемая по
формуле (11) п. 6.65;
Рос1, Рос2,…, Росn
– соответственно средние
значения влажности в процентах r 1, r 2,…, r n и
плотности т/м³ осадка
первого, второго, …, n года
уплотнения осадка, принимаемые по данным
эксплуатации накопителей в аналогичных
условиях, а при их отсутствии по рис. 1 и 2.

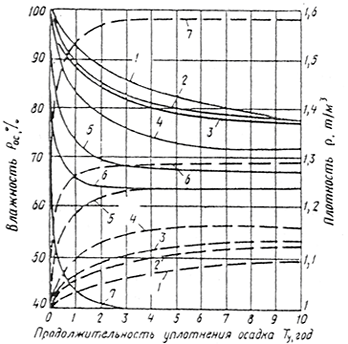

Рис. 1. Средние значения
влажности и плотности осадка станций
осветления и обесцвечивания
воды
при многолетнем уплотнении
Количество взвешенных веществ в исходной воде – М, мг/л;
реагенты – R:
1 – М < 50; R – Аl2(SO4)3; 2 –
М < 50; R – Аl2(SO4)3 + ПАА;
3 – М < 50; R – Аl2(SO4)3 +
ПАА + Са(ОН)2; 4 – М = 50 ? 250;
R – Аl2(SO4)3; 5 – М = 250 ? 1000; R – Аl2(SO4)
3;
6 – М = 1000 ? 1500;
R – Аl2(SO4)3; 7 – М
> 1500; R – ПАА или безреагентная
очистка
Примечание. Влажность дана сплошной
линией, плотность – пунктиром.

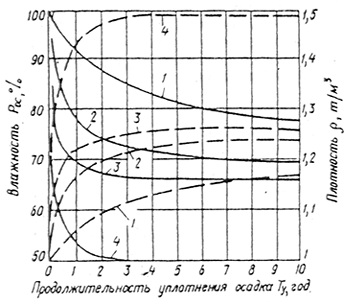

Рис. 2. Средние значения влажности и плотности осадка
станций обезжелезивания или реагентного умягчения
воды
при многолетнем уплотнении
1 – реагентное
обезжелезивание; 2 – безреагентное обезжелезивание; 3
– реагентное умягчение при магниевой
жесткости более 25%; 4 –
реагентное умягчение при магниевой жесткости
менее 25 %
Примечание. Влажность дана сплошной
линией, плотность пунктиром.
19. Число секций накопителя должно
приниматься не менее двух, работающих
попеременно по годам, при этом напуск осадка
следует предусматривать в одну секцию в течение
года с удалением осветленной воды. В остальных
секциях в это время будет происходить
обезвоживание и уплотнение ранее поданного
осадка замораживанием в зимний период и подсушиванием в летний период с
удалением воды, выделившейся при его уплотнении.
20. Устройства для подачи осадка и
отвода воды следует предусматривать на
противоположных сторонах накопителей.
Расстояния между устройствами для
подачи осадка надлежит принимать не более 60 м.
Конструкция устройств
для отвода воды должна обеспечивать ее отвод с
любого уровня по глубине накопителей.
|
