Приложение 7 Рекомендуемое УМЯГЧЕНИЕ ВОДЫ
1. Количество
воды, подлежащей умягчению, qу,
выраженное в процентах общего количества воды,
следует определять по формуле
(1)
где Жо.исх – общая
жесткость исходной воды, мг-экв/л;
Жос – общая жесткость воды,
подаваемой в сеть, мг-экв/л;
Жу – жесткость
умягченной воды, мг-экв/л.
Реагентная декарбонизация
воды и известково-содовое
умягчение
2. В составе
установок для реагентной
декарбонизации воды и известково-содового
умягчения следует предусматривать: реагентное
хозяйство, смесители, осветлители со взвешенным
осадком, фильтры и устройства
для стабилизационной обработки
воды.
В отдельных случаях (см. п.
8) вместо осветлителей со взвешенным осадном могут применяться вихревые
реакторы.
3. При декарбонизации остаточная
жесткость умягченной воды может быть получена на
0,4-0,8 мг-экв/л больше
некарбонатной жесткости, а щелочность 0,8-1,2
мг-экв/л; при известково-содовом умягчении – остаточная жесткость 0,5-1
мг-экв/л и щелочность 0,8-1,2 мг-экв/л. Нижние
пределы могут быть получены при подогреве воды
до 35-40°С.
4. При декарбонизации и
известково-содовом умягчении воды известь
надлежит применять в виде известкового молока.
При суточном расходе извести менее 0,25 т (в
расчете на СаО) известь
допускается вводить в умягчаемую воду в виде
насыщенного известкового раствора, получаемого
в сатураторах.
5. Дозы извести Ди,
мг/л, для декарбонизации воды,
считая по СаО, надлежит определять по формулам:
а) при соотношении между концентрацией
в воде кальция и карбонатной жесткостью (Са2+)/20>
Жк
(2)
б) при
соотношении между концентрацией в воде кальция и
карбонатной жесткостью (Са2+)/20< Жк
(3)
где (СО2)
– концентрация в воде свободной двуокиси
углерода, мг/л;
(Са2+) – содержание в воде кальция, мг/л;
Дк – доза коагулянта
FeCl3 или FeSO4 (в расчете
на безводные продукты), мг/л;
ек – эквивалентная масса активного вещества коагулянта, мг/мг-экв (для FеСl3
–54, для FeSO4 – 76).
6. Дозы
извести и соды при известково-содовом умягчении
воды следует определять по формулам:
доза извести Ди,
мг/л, в расчете на СаО
(4)
доза соды Дс,
мг/л, в расчете на Na2CO3
(5)
где (Mg2+) – содержание в воде
магния, мг/л;
Жн.к –
некарбонатная жесткость воды, мг-экв/л.
7. В качестве коагулянтов при умягчении
воды известью или известью и содой следует
применять хлорное железо или железный купорос.
Дозы коагулянта в расчете на безводные продукты FeCI3
или FeSO4 надлежит принимать 25-35 мг/л с
последующим уточнением в процессе эксплуатации водоумягчительной установки.
8. При обосновании
допускается производить
декарбонизацию или известково-содовое
умягчение воды в вихревых реакторах с получением
крупки карбоната кальция и ее обжигом в целях
утилизации в качестве извести-реагента.
Умягчение воды в вихревых реакторах
следует принимать при соотношении
(Са2+)/20 мг/л
> Жк, содержании магния в исходной
воде не более 15 мг/л и перманганатной
окисляемости не более 10 мг О/л.
Окончательное осветление воды после вихревых
реакторов следует производить
на фильтрах.
9. Для расчета вихревых реакторов
следует принимать: скорость входа в реактор 0,8-1
м/с; угол конусности 15-20°; скорость восходящего
движения воды на уровне водоотводящих
устройств 4-6 мм/с. В качестве контактной массы
для загрузки вихревых реакторов
следует применять молотый известняк, размолотую
крупку карбоната кальция, образовавшуюся
в вихревых реакторах, или мраморную крошку.
Крупность зерен контактной массы
должна быть 0,2-0,3 мм, количество ее – 10 кг на 1 м³ объема
вихревого реактора. Контактную массу надлежит
догружать при каждом выпуске крупки из вихревого
реактора.
Известь следует вводить в нижнюю часть реактора в виде
известкового раствора или молока. При обработке
воды в вихревых реакторах коагулянт добавлять не
следует.
Примечание. При (Са2+)/20<
Жк декарбонизацию воды следует
производить в осветителях с доосветлением
воды на фильтрах.
10. Для выделения
взвеси, образующейся при умягчении воды
известью, а также известью и содой, следует
применять осветлители со
взвешенным осадком (специальной конструкции).
Скорость движения воды в слое
взвешенного осадка следует принимать 1,3-1,6 мм/с,
вода после осветлителя должна содержать
взвешенных веществ не более 15 мг/л.
11. Фильтры для осветления
воды, прошедшей через вихревые реакторы или
осветлители, следует загружать
песком или дробленым антрацитом с крупностью
зерен 0,5-1,25 мм и коэффициентом неоднородности
2-2,2. Высота слоя загрузки 0,8-1 м,
скорость фильтрования – до 6 м/ч.
Допускается применение
двухслойных фильтров.
Фильтры надлежит оборудовать
устройствами для верхней промывки.
Натрий-катионитный метод умягчения воды
12. Натрий-катионитный метод следует
применять для умягчения подземных вод и вод поверхностных источников с
мутностью не более 5-8 мг/л и цветностью не более 30° .
При натрий-катионировании щелочность
воды не изменяется.
13. При одноступенчатом
натрий-катионировании общая жесткость воды
может быть снижена до 0,05-0,1 г-экв/м³,
при двухступенчатом –до 0,01 г-экв/м³.
14. Объем катионита
Wк, м³
в фильтрах первой ступени следует определять по
формуле
(6)
где qу
– расход умягченной воды, м³/ч;
Жо.исх – общая жесткость исходной
воды, г-экв/м³;
– рабочая обменная
емкость катионита при натрий-катионировании; г-экв/м³
nр –число регенераций каждого фильтра
в сутки, принимаемое в пределах от одной до трех.
15. Рабочую обменную емкость катионита
при натрий-катионировании , г-экв/м³
следует определять по формуле
(7)
где αNa – коэффициент
эффективности регенерации натрий-катионита,
учитывающий неполноту
регенерации катионита, принимаемый по табл. 1;
b βNa – коэффициент, учитывающий снижение
обменной емкости катионита по Ca2+
и Mq2+ вследствие частичного задержания катионитов Na+, принимаемый
по табл. 2, в которой СNa
– концентрация натрия в исходной воде, г-экв/м³ (СNa
= (Na+)/23);
Таблица 1
Удельный расход поваренной соли на регенерацию катионита,
г на г-экв рабочей обменной емкости |
100 |
150 |
200 |
250 |
300 |
Коэффициент
эффективности регенерации катионита a Na |
0,62 |
0,74 |
0,81 |
0,86 |
0,9 |
Таблица 2
Cna/Жо.исх |
0,01 |
0,05 |
0,1 |
0,5 |
1 |
5 |
10 |
b Na |
0,93 |
0,88 |
0,83 |
0,7 |
0,65 |
0,54 |
0,5 |
Еполн
– полная обменная емкость катионита, г-экв/м³, определяемая по
заводским паспортным данным. При отсутствии
таких данных при расчетах допускается принимать:
для сульфоугля крупностью 0,5-1,1
мм – 500 г-экв/м³; для
катионита КУ-2 крупностью 0,8-1,2 мм – 1500-1700 г-экв/м³.
qуд – удельный расход воды на
отмывку катионита, м³ на 1 м³ катионита, принимаемый
равным для сульфоугля – 4 и для КУ-2 – 6.
16. Площадь катионитных
фильтров первой ступени Fк,
м² следует определять по
формуле
(8)
где Нк
– высота слоя катионита в
фильтре, принимаемая от 2 до 2,5 м (большую
высоту загрузки следует
принимать при жесткости воды более 10 г-экв/м³);
Wк – определяется по формуле (6).
Количество катионитных фильтров
первой ступени надлежит принимать: рабочих – не
менее двух, резервных – один.
17. Скорость фильтрования воды через катионит для напорных фильтров
первой ступени при нормальном режиме не должна
превышать при общей жесткости воды:
до 5 г-экв/м³ – 25 м/ч;
5-10 г-экв/м³ – 15 м/ч;
10-15 г-экв/м³ – 10 м/ч.
Примечание. Допускается
кратковременное увеличение скорости
фильтрования на 10 м/ч по
сравнению с указанными выше при выключении
фильтров на регенерацию или ремонт.
18. Потерю напора в напорных
катионитных фильтрах при фильтровании следует
определять как сумму потерь напора в
коммуникациях фильтра, в дренаже и катионите.
Потерю напора в фильтре следует принимать по
табл. 3.
Таблица 3
Высота слоя, м, катионита крупностью 0,5?1,1 мм |
Потери напора, м, в напорном катионитном фильтре при скорости фильтрования, м/ч |
или
0,8-1,2 мм |
5 |
10 |
15 |
20 |
25 |
2 |
4 |
5 |
5,5 |
6 |
7 |
2,5 |
4,5 |
5,5 |
6 |
6,5 |
7,5 |
19. В открытых
катионитных фильтрах слой воды над катионитом следует принимать 2,5-3 м и скорость фильтрования не
более 15 м/ч.
20. Интенсивность подачи воды для
взрыхления катионита следует принимать 4 л/(с*м²) при крупности зерен
катионита 0,5-1,1 мм и 5 л/(с*м²)
при крупности 0,8-1,2 мм. Продолжительность
взрыхления надлежит принимать 20-30 мин. Подачу
воды на взрыхление катионита
следует предусматривать согласно п. 6.117.
21. Регенерацию загрузки катионитных фильтров
следует предусматривать технической поваренной
солью. Расход поваренной соли Рс
кг, на одну регенерацию натрий-катионитного
фильтра первой ступени следует определять по
формуле
(9)
где fк – площадь
одного фильтра, м²;
Нк – высота слоя катионита в фильтре, м, принимаемая согласно п. 16;
– рабочая обменная
емкость катионита, г-экв/м³,
принимаемая согласно п. 15;
ас – удельный
расход соли на 1 г-экв рабочей
обменной емкости катионита, принимаемый 120-150 г/г-экв для фильтров первой
ступени при двухступенчатой схеме и 150-200 г/г-экв
при одноступенчатой схеме.
Жесткость умягченной воды при
различных удельных расходах соли
приведена на рис. 1.

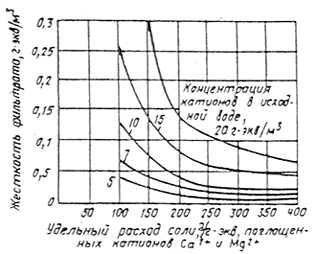

Рис. 1. График для определения остаточной жесткости воды,
умягченной одноступенчатым
натрий-катионированием
Концентрацию регенерационного раствора для
фильтров первой ступени следует принимать 5-8 %.
Скорость фильтрования
регенерационного раствора через катионит
фильтров первой ступени следует принимать 3-4 м/ч; скорость фильтрования
исходной воды для отмывки катионита – 6-8 м/ч,
удельный расход отмывочной воды
– 5-6 м³ на 1 м³
катионита.
22. Натрий-катионитные
фильтры второй ступени следует
рассчитывать согласно пп. 20, 21,
при этом следует принимать: высоту слоя
катионита – 1,5 м; скорость фильтрования – не
более 40 м/ч; удельный расход соли для регенерации
катионита в фильтрах второй
ступени 300-400 г на 1 г-экв
задержанных катионов жесткости; концентрацию
регенерационного раствора – 8-12 %.
Потерю напора в фильтре второй ступени следует принимать
13–15 м.
Отмывку катионита в фильтрах второй
ступени надлежит предусматривать фильтратом
первой ступени.
При расчете фильтров второй ступени
общую жесткость поступающей на них воды следует
принимать 0,1 г-экв/м³
рабочую емкость поглощения катионита – 250-300 г-экв/м³.
23. При обосновании для
умягчения воды повышенной минерализации
допускается применение схем противоточного
или ступенчато-противоточного натрий-катионирования.
|
