СНиП 2.04.03-85

6.368. Осадки городских сточных вод, подлежащие механическому обезвоживанию, должны подвергаться предварительной обработке – уплотнению, промывке {для сброженного осадка), коагулированию химическими реагентами. Необходимость предварительной обработки осадков производственных сточных вод следует устанавливать экспериментально.
6.369. Перед обезвоживанием сброженного осадка на вакуум-фильтрах или фильтр-прессах следует предусматривать его промывку очищенной сточной водой.
Количество промывной воды следует принимать, м³ /м³ :
для сброженного сырого осадка – 1-1,5 ;
для сброженной в мезофильных условиях смеси сырого осадка и избыточного активного ила – 2-3 ;
то же, в термофильных условиях – 3-4.
При наличии данных об удельном сопротивлении осадка расход промывной воды q_ww , м³ /м³, следует определять по формуле

     (113)

где r_mud – удельное сопротивление осадка, см/г.
6.370. Продолжительность промывки следует принимать 15-20 мин, числа резервуаров для промывки осадка – не менее двух. В резервуарах надлежит предусматривать устройства для удаления всплывающих веществ, перемешивания и периодической очистки.
При перемешивании воздухом количество его определяется из расчета 0,5 м³ /м³ смеси промываемого осадка и воды.
6.371. Для уплотнения смеси промытого осадка и воды следует предусматривать уплотнители, рассчитанные на 12-18 ч пребывания в них смеси при мезофильном режиме сбраживания и на 20-24 ч – при термофильном режиме.
Число уплотнителей надлежит принимать не менее двух. Удаление осадка из уплотнителей следует предусматривать насосами плунжерного типа.
Влажность уплотненного осадка следует принимать 94-96 % в зависимости от исходного осадка и количества добавленного активного ила.
Удаление иловой воды из уплотнителей надлежит предусматривать на очистные сооружения, которые следует рассчитывать с учетом дополнительного количества загрязняющих веществ.
Количество загрязняющих веществ в иловой воде из уплотнителей следует принимать: по взвешенным веществам – 1000-1500 мг/л, по БПК_полн – 600-900 мг/л.
Для уменьшения выноса из уплотнителей взвешенных веществ и снижения влажности уплотненного осадка следует предусматривать подачу фильтрата от вакуум-фильтров в илоуплотнители, а также замену промывной воды 0,1 % -ным раствором хлорного железа, для приготовления которого используется 50 % общего потребного количества хлорного железа.
В уплотнителях надлежит предусматривать устройства для удаления всплывающих веществ.
6.372. Перед обезвоживанием на камерных фильтр-прессах для извлечения крупных включений из осадка первичных отстойников следует преду сматривать решетки с прозорами 10 мм или вибропроцеживающие аппараты с сетками ячеек размером 10Х1 0 мм.
6.373. В качестве реагентов при коагулировании осадков городских сточных вод следует применять хлорное железо или сернокислое окисное железо и известь в виде 10 %-ных растворов.
Добавку извести в осадок следует предусматривать после введения хлорного или сернокислого окисного железа.
Количество реагентов следует определять в расчете по FeCl₃ и CaO, при этом их дозы при вакуум-фильтровании надлежит принимать, % к массе сухого вещества осадка:
для сброженного осадка первичных отстойников: F еСl₃ – 3-4, СаО – 8-10 ;
для сброженной промытой смеси осадка первичных отстойников и избыточного активного ила: FeCl₃ – 4-6, СаО – 12-20;
для сырого осадка первичных отстойников: FeCl₃ – 1,5-3, СаО – 6-10 ;
для смеси осадка первичных отстойников и уплотненного избыточного активного ила: FeCl₃ – 3-5, СаО – 9 -13 ;
для уплотненного избыточного ила из аэротенков: FeCl₃ – 6-9, СаО – 17-25.
Примечания: 1. Большие значения доз реагентов надлежит принимать для осадка, сброженного при термофильном режиме.
2. При обезвоживании аэробно стабилизированного осадка доза реагентов на 30 % менее дозы для мезофильно сброженной смеси.
3. Доза Fe₂ (SO₄ )₃ во всех случаях увеличивается по сравнению с дозами хлорного железа на 30-40 %.
4. При обезвоживании осадка на камерных фильтр-прессах доза извести принимается во всех случаях на 30 % более.

6.374. Смешение реагентов с осадком следует предусматривать в смесителях.
Применение центробежных насосов для перекачки скоагулированного осадка не допускается.
6.375. Надлежит предусматривать промывку фильтровальной ткани вакуум-фильтров и фильтр-прессов производственной водой, а также периодическую регенерацию ее 8-10 %-ным раствором ингибированной соляной кислоты.
6.376. Количество ингибированной соляной кислоты надлежит определять исходя из годовой потребности кислоты 20 %-ной концентрации на 1 м² фильтрующей поверхности: 20 л – для вакуум-фильтра со сходящим полотном и 50 л – для фильтров других типов.
6.377. Склад хлорного или сернокислого окисного железа и соляной кислоты надлежит рассчитывать из условия хранения их 20-30-суточного запаса, извести – 1 5-суточного.
Число резервуаров кислоты и раствора хлорного железа следует принимать не менее двух.
В случае доставки реагентов железнодорожными цистернами вместимость резервуара должна быть не менее вместимости цистерны.
6.378. Производительность вакуум-фильтров, фильтр-прессов и влажность кека при обезвоживании осадков городских сточных вод следует принимать по табл. 62.
Производительность вакуум-фильтров и фильтр-прессов при обезвоживании осадков производственных сточных вод необходимо принимать по опытным данным.
Таблица 62

Примечание. Для ваку ум-фильтрования сырых осадков надлежит предусматривать барабанные вакуум-фильтры со сходящим полотном.

6.379. Величину вакуума при вакуум-фильтровании следует принимать в пределах 40-65 кПа (300-500 мм рт. Ст.), давление сжатого воздуха на отдуве осадка – 20-30 кПа (0,2-0,3 кгс/см²). Производительность вакуум-насосов надлежит определять из условия расхода воздуха 0,5 м³ /мин на 1 м² площади фильтра, а расход сжатого воздуха – 0,1 м³ /мин на 1 м² площади фильтра.
При фильтр-прессовании подачу скоагулированного осадка надлежит предусматривать под давлением не менее 0,6 МПа (6 кгс/см² ); расход сжато го воздуха на просушку осадка следует принимать 0,2 м³ /мин на 1 м² фильтровальной поверхности давление сжатого воздуха – не менее 0,6 МПа (6 кгс/см²); расход промывной воды – 4 л/мин на 1 м² фильтровальной поверхности; давление промывной воды – не менее 0,3 МПа (3 кгс/см²).
6.380. Допускается применение для обезвоживания осадков непрерывно действующих осадительных горизонтальных центрифуг со шнековой выгрузкой осадка. Производительность центрифуг по исходному осадку q_cf, м³ /ч, следует определять по формуле

     (114)

где l_rot, d_rot – соответственно длина и диаметр ротора, м.
При работе с флокулянтами производительность центрифуг необходимо принимать в 2 раза меньшей. Эффективность задержания сухого вещества при этом увеличивается до 90-95 %.
Эффективность задержания сухого вещества и влажность кека следует принимать по табл. 63.
Таблица 63

Примечание. Центрифугирование активного ила целесообразно применять для удаления его избыточного количества.
6.381. Перед подачей осадка на центрифуги необходимо предусматривать удаление из него песка, а перед центрифугами с диаметром ротора менее 0,5 м – установку решеток дробилок.
6.382. При подаче фугата после центрифуг на очистные сооружения надлежит учитывать увеличение нагрузки на них по БПК_полн в зависимости от эффективности задержания сухого вещества из расчета 1 мг БПК_полн на 1 мг остаточного сухого вещества в фугате.
6.383. Для предотвращения увеличения нагрузки на очистные сооружения надлежит предусматривать дополнительную обработку фугата:
аэробную стабилизацию в смеси с осадком первичных отстойников и избыточным активным илом с последующим гравитационным уплотнением в течение 3-5 ч;
иловые площадки для фугата, полученного после центрифугирования сброженных осадков, при этом нагрузку на площадки на искусственном основании с дренажем следует принимать по табл. 64 с коэффициентом 2;
возврат в аэротенки фугата после центрифугирования неуплотненного активного ила.
Таблица 64

Примечание. Нагрузку на иловые площадки в других климатических условиях следует определять с учетом климатического коэффициента, приведенного на черт. 3.

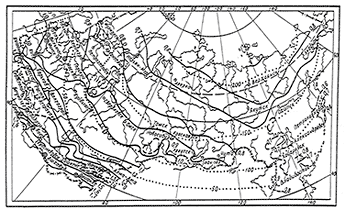

Черт. 3. Климатические коэффициенты для определения величины нагрузки на иловые площадки (сплошные и пунктирные линии) и продолжительности периода намораживания на иловых площадках,
дни (точечные линии)

6.384. Доза высокомолекулярных флокулянтов катионного типа – 2-7 кг/т сухого вещества осадка. Большую дозу флокулянтов надлежит принимать при центрифугировании активного ила, меньшую – для сырого осадка.
Влажность обезвоженного активного ила следует принимать 83-88 %, сырого осадка – 70-75 %.
Фугат следует возвращать на очистные сооружения без дополнительной обработки. Объем очистных сооружений при этом не увеличивается.
Применение флокулянтов рекомендуется при использовании центрифуг с отношением длины ротора к диаметру 2,5-4.
6.385. Количество резервного оборудования надлежит принимать:
вакуум-фильтров и фильтр-прессов при количестве рабочих единиц до трех – 1, от четырех до десяти – 2;
центрифуг при количестве рабочих единиц до двух – 1, трех и более – 2.
6.386. При проектировании механического обезвоживания осадка необходимо предусматривать аварийные иловые площадки на 20 % годового количества осадка.

6.387. Иловые площадки допускается проектировать на естественном основании с дренажем и без дренажа, на искусственном асфальтобетонном основании с дренажем, каскадные с отстаиванием и поверхностным удалением иловой воды, площадки-уплотнители.
6.388. Нагрузку осадка на иловые площадки, м³ /м² в год, в районах со среднегодовой температурой воздуха 3-6 ° С и среднегодовым количеством атмосферных осадков до 500 мм надлежит принимать по табл. 64.
6.389. На иловых площадках должны предусматриваться дороги со съездами на карты для автотранспорта и средств механизации с цепью обеспечения механизированной уборки, погрузки и транспортирования подсушенного осадка.
Для уборки и вывоза подсушенного осадка следует предусматривать механизмы, используемые на земляных работах.
6.390. Иловые площадки на естественном основании допускается проектировать при условии залегания грунтовых вод на глубине не менее 1,5 м от поверхности карт и только в тех случаях, когда допускается фильтрация иловых вод в грунт.
При меньшей глубине залегания грунтовых вод следует предусматривать понижение их уровня или применять иловые площадки на искусственном асфальтобетонном основании с дренажем.
6.391. При проектировании иловых площадок надлежит принимать: рабочую глубину карт – 0,7-1 м; высоту оградительных валиков – на 0,3 м выше рабочего уровня; ширину валиков поверху – не менее 0,7 м, при использовании механизмов для ремонта земляных валиков 1,8-2 м; уклон дна разводящих труб или лотков – по расчету, но не менее 0,01; число карт – не менее четырех.
6.392. При проектировании иловых площадок с отстаиванием и поверхностным отводом иловой воды надлежит принимать:
число каскадов – 4-7; число карт в каждом каскаде – 4-8;
полезную площадь одной карты – от 0,25 до 2 га; ширину карт – 30-100 м (при уклонах местности 0,004-0,08 ), 50-100 м (при уклонах 0,01-0,04), 60-100 м (при уклонах 0,01 и менее); длину карт при уклонах свыше 0,04 – 80-100 м, при уклонах 0,01 и менее – 100-250 м, отношение ширины к длине 1:2 – 1:2,5; высоту оградительных валиков и насыпей для дорог – до 2,5 м; рабочую глубину карт – на 0,3 м менее высоты оградительных валиков; напуски осадка: при 4 картах в каскаде – на 2 первые карты, при 7-8 картах в каскаде – на 3-4 первые карты; перепуски иловой воды между картами – в шахматном порядке: количество иловой воды – 30-50 % количества обезвоживаемого осадка.
6.393. Допускается предусматривать иловые площадки-уплотнители рабочей глубиной до 2 м в виде прямоугольных карт-резервуаров с водонепроницаемыми днищами и стенами. Для выпуска иловой воды, выделяющейся при отстаивании осадка, вдоль продольных стен надлежит предусматривать отверстия, перекрываемые шиберами.
6.394. При проектировании площадок-уплотнителей следует принимать:
ширину карт – 9-18 м;
расстояние между вы пусками иловой воды – не более 18 м;
устройство пандусов для возможности механизированной уборки высушенного осадка.
6.395. Площадь иловых площадок следует проверять на намораживание. Для намораживания осадка допускается использование 80% площади иловых площадок (остальные 20 % площади предназначаются для использования во время весеннего таяния намороженного осадка).
Продолжительность периода намораживанин следует принимать равной числу дней со среднесуточной температурой воздуха ниже минус 10 ° С (см. черт. 3).
Количество намороженного осадка допускается принимать равным 75 % поданного на иловые площадки за период намораживания.
Высоту намораживаемого слоя осадка надлежит принимать на 0,1 м менее высоты валика. Дно разводящих лотков или труб должно быть выше горизонта намораживания.
6.396. Искусственное дренирующее основание иловых площадок должно составлять не менее 10 % площади карты. Конструкцию и размещение дренажных устройств и размеры площадок следует принимать с учетом механизированной уборки осадка.
6.397. Твердое покрытие иловых площадок необходимо устраивать из двух слоев асфальта толщиной по 0,015-0,025 м и по щебеночно-песчаной подготовке толщиной 0,1 м, асфальтобетонное или бетонное – в зависимости от типа механизмов, применяемых для уборки осадка.
6.398. Подачу иловой воды с иловых площадок следует предусматривать на очистные сооружения, при этом сооружения рассчитываются с уметом дополнительных загрязняющих веществ и количества иловой воды. Дополнительные количества загрязняющих веществ от иловой воды надлежит принимать: при сушке сброженных осадков – по взвешенным веществам 1000-2000 мг/л, по БПК_полн – 1000-2000 мг/л (большие значения для площадок-уплотнителей, меньшие – для других типов иловых площадок), для аэробно стабилизированных осадков – по п. 6.367.
6.399. Иловые площадки при обосновании допускается устраивать на намывном (насыпном) грунте.
6.400. При размещении иловых площадок вне территории станций очистки для обслуживающего персонала следует предусматривать служебное и бытовые помещения, а также кладовую согласно п. 5.26 и телефонную связь.
